Force maximale et force de rupture : quelle différence?

Lors d’un essai de traction ou de compression, la valeur la plus élevée enregistrée n’est pas nécessairement celle associée à la rupture. Comprendre cette différence permet de choisir le bon résultat pour contrôler un produit et de comparer les essais sur une base cohérente.

La force maximale correspond au plus haut effort mesuré

La force maximale est la plus grande valeur de force relevée pendant l’essai, ou dans la portion de courbe retenue pour l’analyse. Elle répond à une question simple : quel est le plus haut effort atteint au cours de cette sollicitation ?

Un dynamomètre ou une machine d'essai disposant d’une fonction de mémorisation du pic peut conserver cette valeur. Mais le maximum, à lui seul, ne précise ni le moment de la rupture ni la manière dont l’échantillon a cédé.

La force de rupture est liée à un événement

La force de rupture caractérise l’effort associé à la rupture de l’échantillon selon la méthode d’essai choisie. Pour une rupture franche, on cherche généralement à caractériser l’effort juste avant la chute brutale de force.

Lorsque la dégradation est progressive ou comporte plusieurs étapes, il faut préciser l’événement recherché : première rupture, rupture finale ou autre critère défini par la procédure. Une simple baisse de force ne suffit pas toujours à prouver une rupture : un glissement dans les mors peut aussi modifier la courbe.

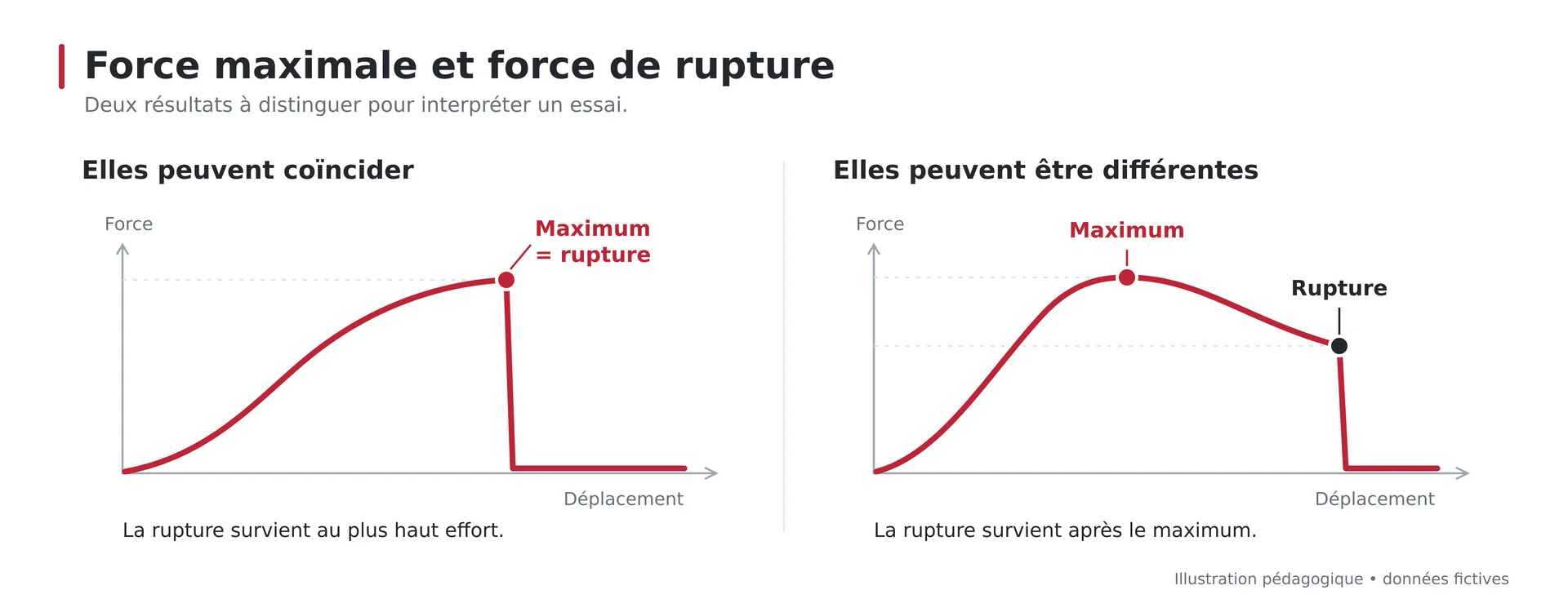

Les deux valeurs peuvent être identiques ou différentes

Si l’effort augmente jusqu’à une rupture soudaine, le maximum et l’effort précédant la rupture peuvent coïncider.

Dans d’autres essais, le produit continue à se déformer après le maximum, puis rompt sous un effort plus faible.

Exemple fictif : une éprouvette atteint 120 N, puis la force diminue progressivement jusqu’à 90 N juste avant sa rupture finale. Le maximum est alors de 120 N, tandis que l’effort précédant cette rupture est de 90 N.

Le critère de calcul doit être explicite

Un logiciel peut repérer une rupture à partir d’une chute de force, d’un pourcentage ou d’une variation sur une durée donnée. Le seuil qui déclenche cette détection et la valeur finalement reportée ne sont pas forcément la même chose.

Il faut donc vérifier la définition du calcul utilisé, plutôt que se fier uniquement au libellé « rupture ». La courbe permet de contrôler que le point retenu correspond bien à l’événement recherché.

Choisir une mesure adaptée à son contrôle

Pour comparer des résultats, conservez une procédure cohérente : montage, vitesse d’essai, conditions de mesure et critère de rupture. La fréquence d’acquisition et le filtrage doivent aussi être adaptés : un pic bref peut être atténué ou mal décrit si la chaîne de mesure ne permet pas de le suivre.

En pratique, commencez par définir ce que votre contrôle doit vérifier, puis choisissez le résultat correspondant. Besoin d’identifier le bon calcul pour votre application ? Andilog vous accompagne dans le choix du système de mesure et du montage d’essai.
