Tenue, rupture et pelage : trois essais pour contrôler des composants électroniques

Comment réaliser plusieurs contrôles mécaniques sur des composants électroniques avec une même machine ? Sollicité par un fabricant pour vérifier la tenue de ses produits, Andilog a proposé une solution permettant de réaliser trois types d’essais : la tenue sous charge, la rupture et le pelage.

Un besoin : vérifier le comportement mécanique des composants

Le fabricant souhaitait soumettre ses produits à différentes sollicitations. Le besoin ne se limitait donc pas à mesurer une force maximale : il fallait pouvoir appliquer une charge pendant quelques secondes, poursuivre un essai jusqu’à la rupture ou encore réaliser un essai de pelage.

Pour répondre à ces trois besoins, la solution retenue associe une machine d’essai Stentor II, des capteurs de force de différentes capacités, des accessoires adaptés et le logiciel de pilotage et d’acquisition Califort.

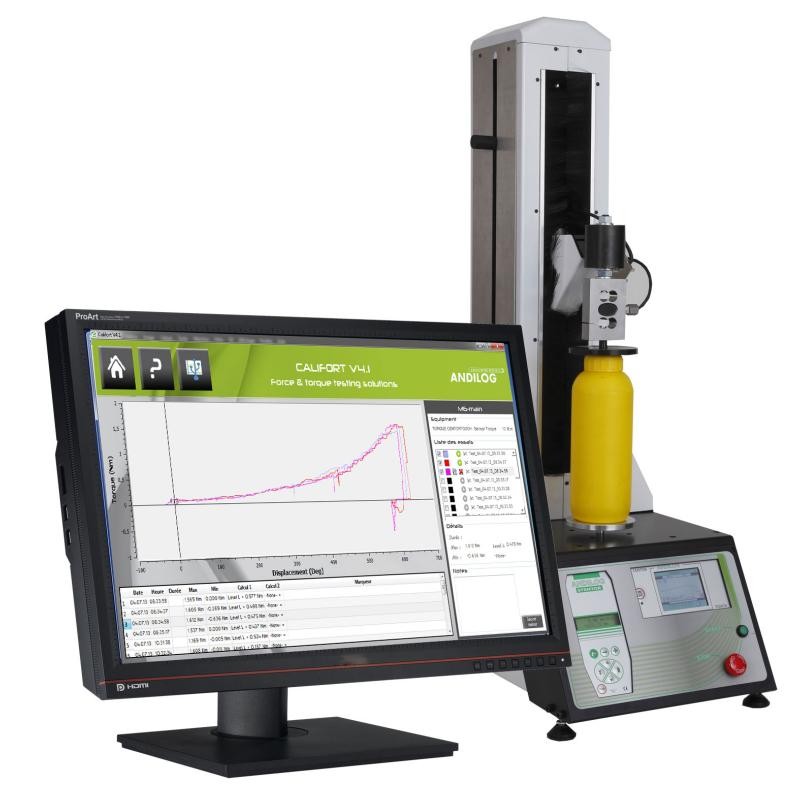

Machine d’essai Stentor II pilotée par Califort — illustration avec un autre montage d’essai.

Trois essais pour des objectifs différents

La tenue sous charge : appliquer, maintenir, relâcher

L’essai consiste à appliquer une force définie sur le composant, à la maintenir pendant quelques secondes, puis à relâcher l’effort. Cette séquence permet de vérifier sa tenue dans les conditions de charge et de durée choisies pour le contrôle.

La rupture : observer le comportement jusqu’à la défaillance

Lors de cet essai, le composant est sollicité jusqu’à sa rupture. L’enregistrement de la force permet de suivre l’évolution de l’effort au cours de l’essai et de visualiser la chute de force associée à la rupture.

Le pelage : mesurer l’effort de décollement

L’essai de pelage vise à mesurer la force nécessaire au décollement. Il nécessite un montage adapté à la géométrie du produit et à la manière dont l’effort doit être appliqué.

Une même machine, des configurations adaptées à chaque essai

La polyvalence de la solution repose sur l’association de trois éléments : le capteur, le montage et la procédure. Les capteurs de différentes capacités permettent d’adapter la mesure aux niveaux d’effort recherchés. Les accessoires assurent le maintien du composant et l’application de l’effort selon le test à réaliser.

Les trois procédures ont été programmées dans Califort pour répondre aux besoins du fabricant. Le Stentor II peut ainsi être utilisé pour ces différents contrôles en adaptant sa configuration à chaque essai.

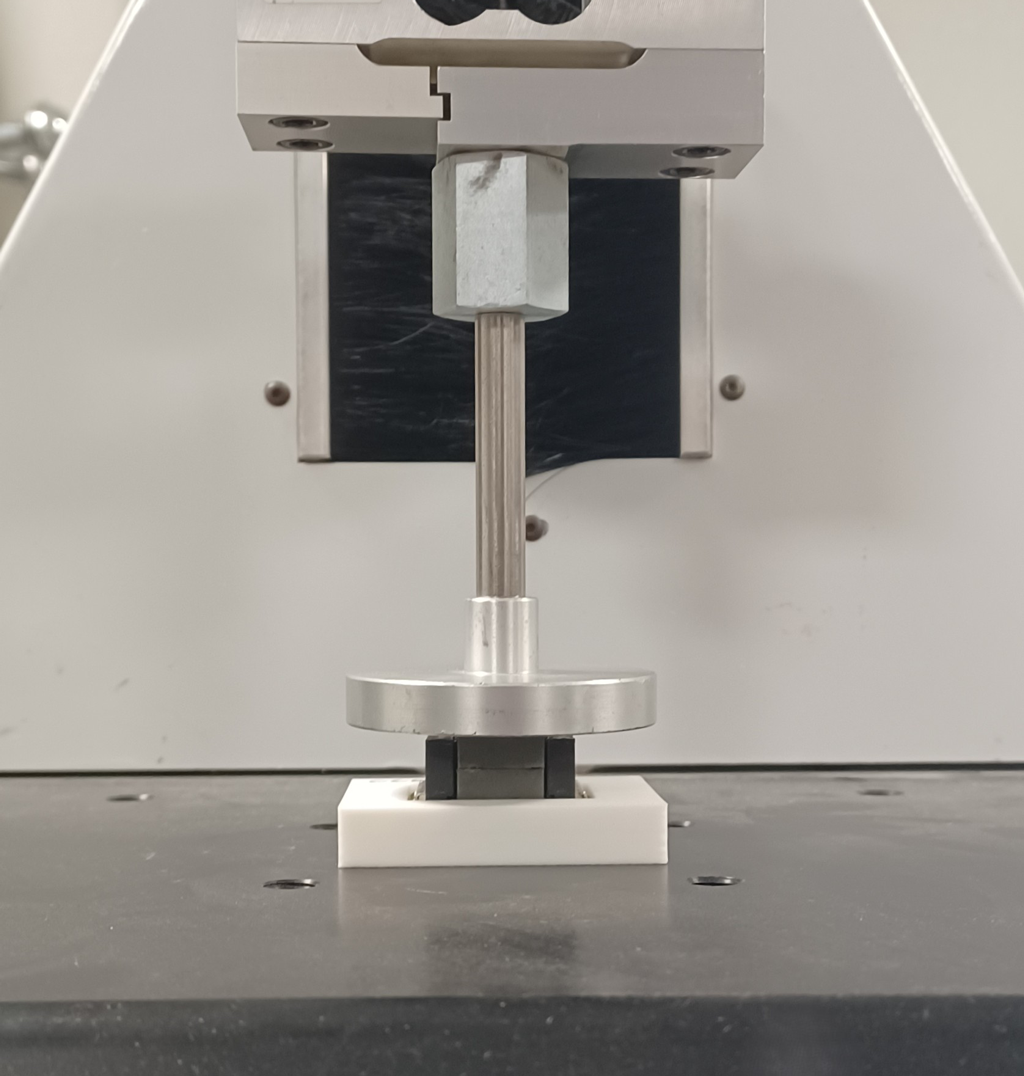

Montage utilisé pour l’essai de rupture du composant électronique.

En images : suivre la force jusqu’à la rupture

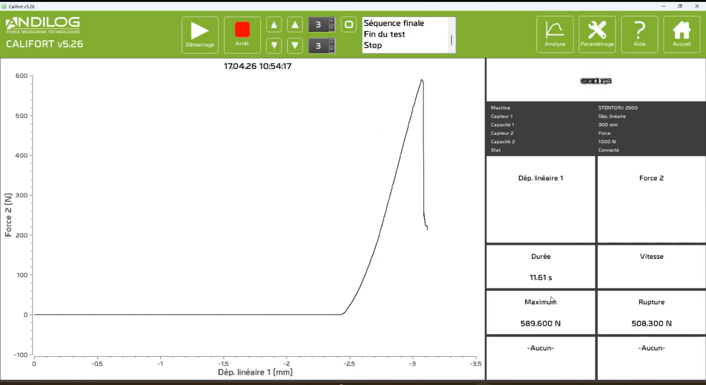

La courbe ci-dessous illustre l’un des essais de rupture réalisés. Elle montre la montée de l’effort, suivie d’une chute de force au moment de la rupture. L’extrait vidéo complète cette vue en montrant le tracé de la courbe au cours de l’essai.

Vous devez contrôler la tenue mécanique de vos composants ?

Type de sollicitation, niveau de force, géométrie de la pièce et conditions de maintien : ces éléments permettent de définir une solution adaptée à votre application.

Contactez Andilog pour échanger sur vos essais de tenue, de rupture ou de pelage. Notre équipe vous accompagne dans le choix de la machine, des capteurs et des accessoires adaptés à vos produits.
