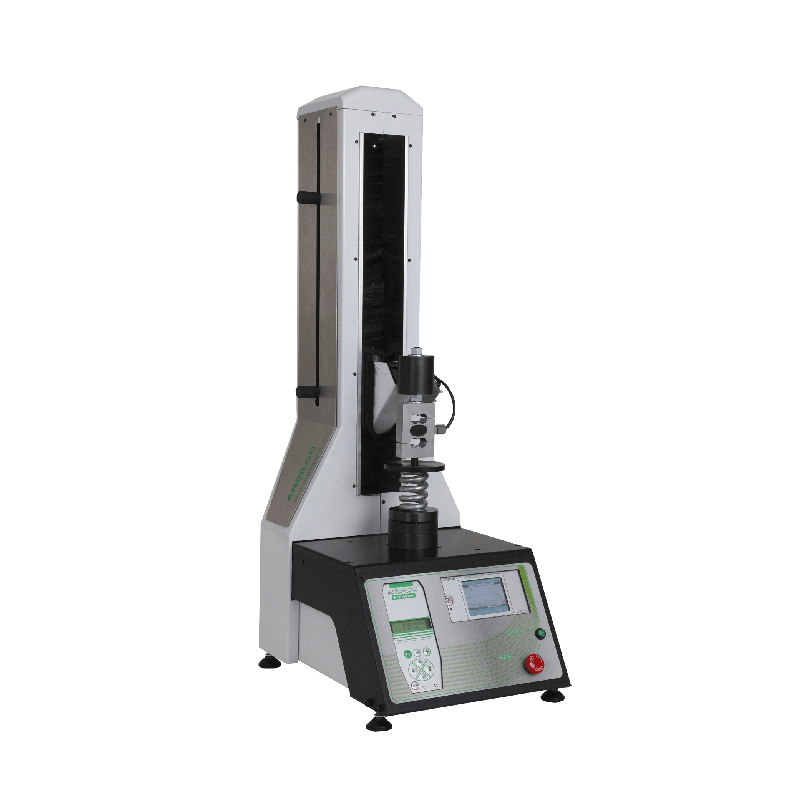

Springtest 3 - Mesure automatique des ressorts de traction et compression

Points forts:
  • Mesures automatique en 1 ou 2 points
  • Calcul de la raideur en 2 points
  • Plusieurs capteurs disponibles jusqu'à 2 000N
  • Mesure sous flèche ou sous charge
Code du produit SPRINGTEST 3
A partir de 6,500.00€
Disponibilité 3 à 4 semaines
  • Documentation
  • 3D pdf
  • Plan
  • youtube video
Springtest3 ressort evase

Les principales fonctions du Springtest 3 :

Le Springtest 3 est le dernier né des testeurs de ressorts de la gamme d'Andilog Technologies. Conçu sur la base de la machine d'essais Stentor II, il dispose de nos toutes dernières technologies en matière de mesure de force. C'est la solution idéale pour le contrôle des ressorts de compression et de traction de 0 à 2000N.


  • Mesure de la raideur d'un ressort en 2 points
  • Mesure de la force sous flèche en 1 ou 2 points
  • Mesure de la hauteur sous charge en 1 ou 2 points
  • Courbe complète de ressorts
  • Technologie SPIP qui permet d'avoir plusieurs capteurs de force de capacités différentes sur la même machine (capacités disponibles 20N à 2000N, précision 0.1%PE)
  • Sauvegarde des résultats dans la mémoire interne (1 000 valeurs), sur clé USB (Option Datatstick II)
  • Pilotage par ordinateur en option avec le logiciel Califort (essais et traçabilité avancée)



SpringTest3 Affichage

Affichage

Le Springtest 3 est équipé d'un écran couleur tactile qui permet de tracer la courbe des mesures ou d'afficher jusqu'à 3 valeurs simultanément (par exemple la force, le déplacement et la raideur, ou la flèche et 2 points de mesure).

Son interface graphique est simple d'utilisation et permet de personnaliser l'écran de mesure selon les besoins des essais et les résultats à afficher.

La configuration des mesures se fait par des écrans clairs et complets. Par exemple ci contre, le calcul de la raideur du ressort se fait en rentrant simplement les deux points (hauteur du ressort) auxquels vous voulez faire la mesure de force.
Le Springtest 3 calculera ensuite tout seul la raideur du ressort en fonction de la force mesurée aux deux points définis. Affichage Springtest 3

Principales fonctions et types d'essais

Caractéristiques mécaniques du bâti :

Le Springtest 3 existe en deux versions de bâti : 1000N ou 2000N. Les différences entre ces deux bâtis se situent au niveau mécanique :


  • La version 1000N dispose d'une course de 200mm et une hauteur maximum sous coulisseau de 430mm
  • La version 2000N dispose d'une course de 300mm et d'une hauteur maximum sous coulisseau de 530mm
  • Les deux bâtis sont équipés de la technologie SPIP qui permet de disposer de plusieurs capteurs pour une même machine. Il est ainsi possible de disposer de capteurs de 20N à 2000N. Ces capteurs sont interchangeables et automatiquement reconnus.



Topload Les mesures

Le plateau ajustable :

Le Springtest 3 est équipé d'un plateau support en acier ajustable diamètre 76 mm. Ce plateau est monté sur un système à rotule qui permet de régler facilement le parallélisme entre le plateau de compression et le support. Vous garantissez ainsi une application de la force dans l'axe du ressort pour des mesures plus précises et moins de risques de fléchissement. L'opération de réglage se fait très facilement en mettant simplement le plateau de compression en contact avec le plateau ajustable. Une vis de serrage permet de maintenir le plateau ajustable dans sa position tout le long des essais. Voir la vidéo du plateau ajustable

Topload Sauvegardes des résultats et connexion

Le Springtest 3 inclus :



  • Machine d'essai Stentor II
  • Un capteur de force avec technologie SPIP (Capacité au choix de 20N à 2000N)
  • Un plateau de compression diamètre 50mm
  • Un plateau ajustable sur rotule diamètre 76mm
  • Un certificat d'étalonnage de force rattaché COFRAC



Les options disponibles :



  • Datastick II : Sauvegardez vos résultats ou courbes directement sur clé USB
  • Touchconfig : Configurez, chargez, sauvegardez les paramètres du Springtest 3
  • Califort : Logiciel de pilotage, d'acquisition et d'analyse pour le Springtest 3
  • Accessoires : plateau de différents diamètres, piges de guidage, crochets de traction, enceinte de protection



Topload Capteur de force SPIP

Capteur de force SPIP

La gamme Springtest 3 est fournie avec un capteur de force de haute précision conçu pour donner des résultats répétables avec une dérive trés faible dans le temps. La précision de mesure de force est de 0.1% de la capacité du capteur avec une vitesse d'acquition à 1 000Hz.

Les capteurs sont de plus équipés de la technologie SPIP qui permet de stocker dans le capteur l'ensemble de ses paramètres d'étalonnage. Vous pouvez ainsi interchanger plusieurs capteurs, ils sont automatiquement reconnus par la machine d'essai et gardent leur haute précision. Il est donc possible d'avoir plusieurs capteurs de capacités différentes avec une seule machine ou d'avoir un capteur de secour pour éviter une immobilisation pendant les périodes d'étalonnage.

    • Caractéristiques techniques :
    • Précision force : 0.1% Pleine Echelle
    • Vitesse d'acquisition : 1 000 Hz
    • Résolution force : 1/10 000 de la capacité capteur
    • Résolution déplacement : 0.02mm
    • Vitesse réglable de 5 à 350 mm/min
    • Capteurs de force interchangeable
    • Alimentation : 110V / 220V
    •
    • Contenu :
    • Machine d'essai
    • Capteur de force 1 000N ou 2 000N
    • Certificat d'étalonnage rattaché COFRAC
    • Plateau support diamètre 76mm
    • Plateau de compression diamètre 100 mm
    • Notice d'utilisation
Code du produit SPRINGTEST 3
A partir de 6,500.00€
Disponibilité 3 à 4 semaines
  • Documentation
  • 3D pdf
  • Plan
  • youtube video
