Dans le monde de la conception et l’industrie manufacturière, la mesure de couple est essentielle car elle permet :
- de définir des spécifications de montage/serrage,
- de valider des caractéristiques de produits comme les moteurs, les génératrices, les éoliennes…
- de contrôler la précision des outillages comme les clés dynamométriques ou les visseuses.
La mesure de couple permet donc de chiffrer l’action mécanique rotative en une grandeur physique, exprimée en Nm, lb.in ou bien encore g.cm par exemple. Cette mesure peut se faire dans le sens horaire et antihoraire.
Voici quelques applications typiques nécessitant de réaliser des mesures de couple à l’aide d’un couplemètre :
- mesure du couple de serrage d’une liaison vissée (frottement, rupture, foirage…)
- mesure du couple de dévissage d’un bouchon (eau, parfum, bague de sécurité…)
- mesure du couple de démarrage d’une perceuse électrique
- mesure du couple résistant sur l’axe moteur
- mesure de couple de transmission par une poulie
- mesure du couple et de l’angle de rotation d’un mélangeur
La mesure de couple peut se faire de deux façons distinctes : via un capteur de couple statique pour les mesures nécessitant moins d’un tour de rotation ou bien un capteur de couple dynamique quand on souhaite mesurer des systèmes tournants.
Qu’est ce qu’un capteur de couple statique ?
Un capteur de couple statique est composé de pièces mécaniques non-mobiles et vient s’accoupler à votre système pour mesurer le couple tournant.
Les capteurs de couple statique sont facilement adaptables aux différentes applications, grâce aux larges choix qu’ils offrent en termes d’encombrement et de capacité de mesures. Nos couplemètres offrent une étendue de mesure de 0.12Nm à 1000Nm. Ils s’adaptent parfaitement pour les applications tel que :
Mesure d’assemblage Mesure de dévissage de bouchons
Il y a-t-il des précautions de montage à l’utilisation de capteur statique ?
La plupart des capteurs statiques ne sont pas conçus pour absorber les efforts axiaux, ainsi il est fortement conseillé de surveiller cette donnée lors de la conception du montage de votre système de mesure. D’autre part pour assurer une mesure de couple précise et répétable, il est important de d’assurer que l’effort de rotation est appliqué de façon perpendiculaire.
Qu’est ce qu’un capteur de couple dynamique ?
A l’inverse du capteur statique, le capteur dynamique est composé d’éléments rotatifs (en général un arbre) et donc idéal pour les systèmes conçus pour être en rotation continue. Leur montage doit être associé à un système freinant.
Ils s’intègrent idéalement dans les applications comme la mesure du couple de démarrage et vissage pour visseuse électrique ou encore la mesure de couple résistant sur les arbres moteurs. Notre gamme de couplemètres dynamiques répond à l’ensemble de ces applications. Ils peuvent s’associer avec vos équipements de production via une communication par sortie USB, RS232 ou TTL.
Quelles précautions d’emploi et de montage doivent être prises en ce qui concerne l’utilisation des capteurs dynamiques ?
Assurez-vous de la vitesse de rotation par minute de vos éléments tournants, RPM, celle-ci doit être compatible avec les caractéristiques du capteur. De même que pour les capteurs statiques, l’alignement de l’ensemble de votre système doit être parfait pour ainsi assurer la meilleure précision de mesure. Ainsi l’utilisation d’accouplements est fortement conseillée pour permettre de compenser des désalignements axiaux, radiaux et angulaires entre les axes en rotations.

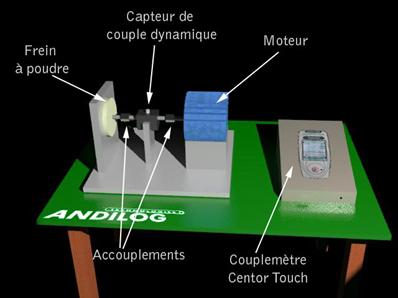

Exemple de montage de capteur dynamique :
Accouplements : ils permettent de relier les éléments entre eux mais aussi de limiter les erreurs dues aux problèmes d’alignement entre le moteur et le capteur ou le capteur et le frein.
Frein à poudre : permet de faire varier la charge appliquée sur le moteur et donc le couple résultant.
L’afficheur Centor Touch donne la valeur en temps réel du couple en fonction du temps ou de l’angle si besoin.
Si nous en voulions un peu plus ?
Les couplemètres avec capteur dynamique peuvent être associés à un codeur rotatif et ainsi mesurer en plus du couple, l’angle de rotation. Les données de couple et d’angles sont alors collectées et affichées en simultanées par le couplemètre disposant de deux voix. Les mesures de couple de systèmes mitigeurs comme les mélangeurs ou bouton rotatifs sans fin sont des applications typiques. C’est pour répondre à ces besoins spécifiques qu’Andilog vous propose le couplemètre Centor Touch Dual.
Et pour finir, certaines applications nécessitent une vitesse de rotation définie et constante.
C’est pour répondre à ce besoin que nous avons développé le torsiomètre dynamique motorisé TorkHeadDriver qui mesure le couple et l’angle à vitesse régulée. Vous disposez ainsi de résultats plus répétables qui ne sont pas dépendants des variations de vitesse lors des mesures.
Exemples d’applications :
- Vissage / Dévissage sur écrou, vis
- Mesure de composants, codeurs, switch…
- Essais sur composants mécaniques (tableau de bord de voiture, avion), boutons
