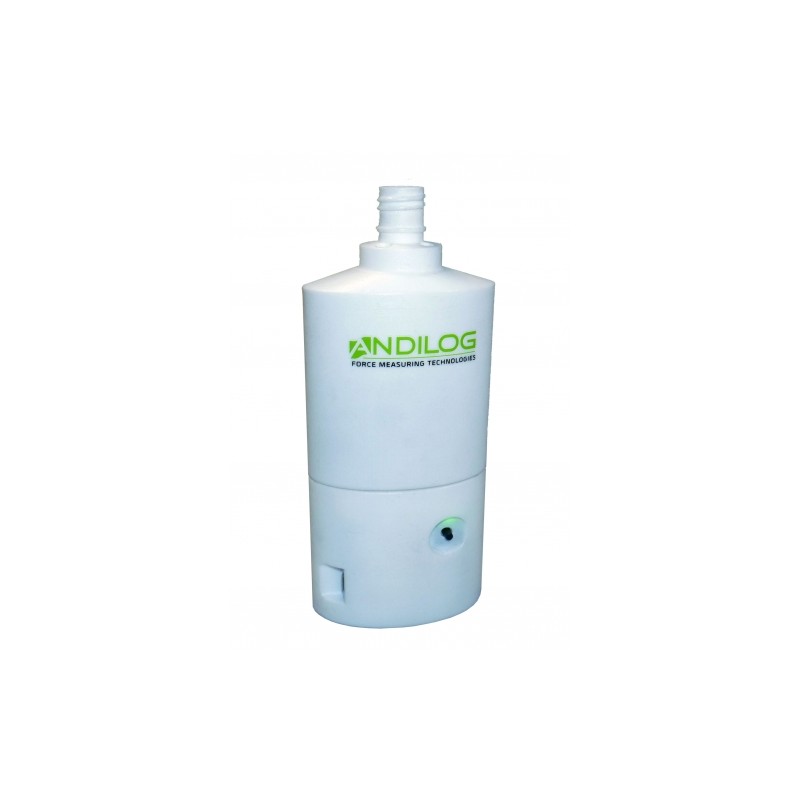

Bouteille instrumentée

Points forts:
  • Fabrication sur mesure
  • Contrôle direct sur l'embouteilleuse
  • Connexion sans fil à un ordinateur ou à un afficheur
  • Récupération de la courbe de vissage complète réelle
A partir de 2,000.00€
Disponibilité 3 à 4 semaines
  • Spécifications
  • 3D pdf
  • Plan
  • youtube video

Pourquoi une bouteille instrumentée pour le contrôle du serrage des bouchons ?

Pour contrôler la qualité du serrage des bouchons en fabrication, la plupart du temps, on mesure le couple de desserrage sur les bouteilles une fois que le bouchon a été vissé ou enfoncé par la bouchonneuse. Les résultats obtenus sont souvent très difficiles à corréler avec le couple réellement appliqué lors du vissage pour plusieurs raisons :

  • Les conditions d'entreposage de la bouteille font varier le couple. Par exemple si la bouteille est soumise à de la chaleur ou du froid, les matériaux vont se contracter ou se dilater. Ces variations changent le couple de desserrage.
  • Le couple de dévissage, s'il est mesuré manuellement peut varier selon l'opérateur, la vitesse de rotation, la force exercée sur le bouchon...
  • Avec le contrôle de dévissage on obtient une valeur de couple maximale mais on ne visualise pas ce qu'il se passe lors de la rotation et du blocage.

Pour remédier à l'ensemble de ces problématiques, Andilog a développé un capteur de couple sans fil que nous intégrons dans des bouteilles afin de mesurer directement le couple sur la visseuse en production ou durant la mise au point.

Avantage de la bouteille sans fil :

  • Contrôle réel de la visseuse en condition de production
  • Facilite le contrôle des équipements et la vérification des couples spécifiés au cahier des charges lors de la conception et de la réception de lignes de production
  • Indépendant de l'opérateur
  • Mesure effectuée avec les bouchons de production

Fonctionnement des bouteilles sans fils :Bpouteille bluetooth 3D


Les bouteilles sans fils sont fabriquées sur mesure à partir des plans de vos bouteilles. Nous intégrons à l'intérieur de la bouteille un capteur de couple à jauge de contrainte équipée d’une carte de mesure Bluetooth Andilog. Selon les couples à appliquer, les contraintes de production et les dimensions nous fabriquons les bouteilles soit en plastique en impression 3D soit en usinage en inox ou en aluminium.

Les bouteilles Bluetooth sont équipées d'une batterie qui permet une autonomie de mesure de 8h en continue autorisant des campagnes de mesure longues et répétées. La portée du Bluetooth intégré dans la bouteille est de 20 mètres en champ libre. Cette portée permet de rester connecter à la bouteille facilement durant son parcourt dans la visseuse.

L'affichage des mesures de couple :

Andilog dispose de deux solutions pour afficher vos mesures :

Afficheur Centor Touch

Afficheur Centor Star Touch :



Cet afficheur équipé d'un module Bluetooth permet d'afficher en temps réel les valeurs de couple mesurées. Il dispose de fonctions spécifiques comme la mesure du maximum ou du tracé de la courbe directement sur son écran.

Le module optionnel Datastick permet de sauvegarder sur clé USB les résultats et les courbes pour une exploitation ultérieure sur ordinateur.

L'afficheur Centor Star Touch est une solution portable et compacte pour des mesures sur le terrain. Il permet aussi d'ajouter très facilement d'autres capteurs sans fil ou filaire de force et de couple pour en faire une station complète de mesure.

Plus de détail sur le Centor Star Touch

Logiciel Caligraph

Logiciel pour ordinateur Caligraph :



Installé sur un ordinateur, le logiciel Caligraph est une solution performante et simple pour l'acquisition en temps réel des capteurs sans fil Andilog.

Caligraph intègre des calculs automatiques (maximum, minimum, moyenne, rupture...) ainsi que des fonctions d'édition de rapports.

Plus de détail sur Caligraph

Code du produit
A partir de 2,000.00€
Disponibilité 3 à 4 semaines
  • Spécifications
  • 3D pdf
  • Plan
  • youtube video
Livraison: Tous pays
