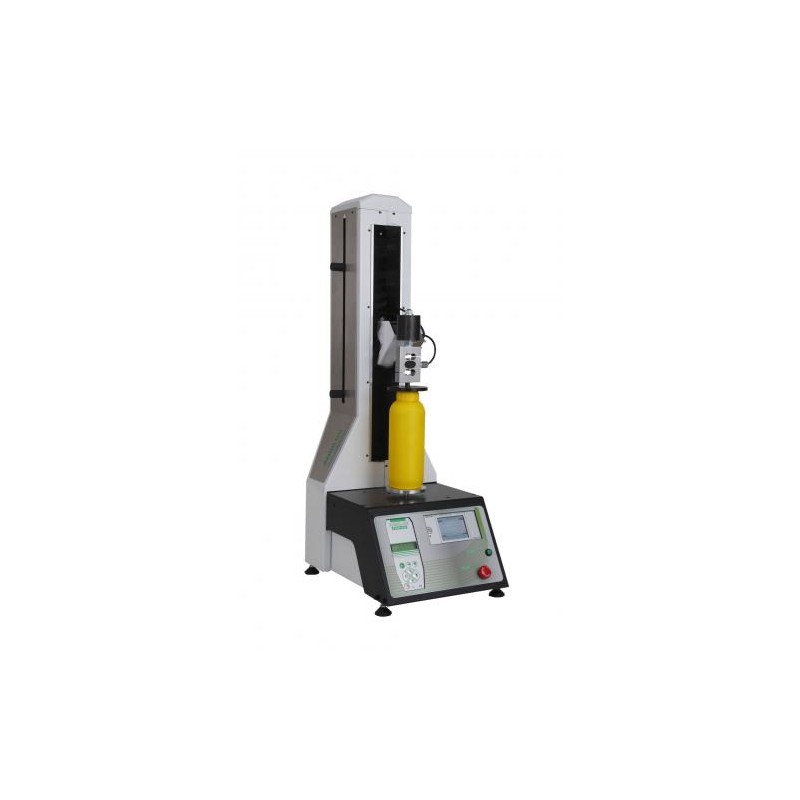

TOPLOAD - Mesure de la force d’écrasement des bouteilles

Points forts:
  • Système de mesure d'écrasement de bouteille prêt à l'emploi
  • Disponible en 1000N et 2000N
  • Accepte toutes les bouteilles jusqu'à 400mm de haut
Code du produit TOPLOAD
A partir de 6,300.00€
Disponibilité 2 à 3 semaines
  • Documentation
  • Plan
  • 3D pdf
  • youtube video
La mesure de compression des emballages

La mesure de compression des emballages

La mesure de compression ou d'écrasement des emballages permet de vérifier la bonne tenue d'un packaging, en particulier lors du transport. Elle consiste à mesurer par échantillonnage la force nécessaire pour écraser un emballage. Celui-ci peut aussi bien être une bouteille plastique, PET, métallique ou un emballage carton ou une canette.

Le principe de mesure consiste à venir écraser un échantillon à vitesse constante et à mesurer l'effort (force) nécessaire pour déformer l'emballage. Plusieurs techniques de mesure existent selon le type d'emballage et le critère de résistance important : mesure jusqu'à rupture, mesure de la force à une hauteur donnée, mesure de la force à un écrasement donné, mesure de l'écrasement à une force donnée...



La solution Topload

La solution Topload

Andilog dispose d'une solution spécifique pour les essais de compression d'emballage, la gamme Topload. Cette gamme, construite sur la base des machines d'essais industrielles Stentor, offre une solution clé en main pour les contrôles qualité des bouteilles, flacons, canettes...

La gamme Topload se décline en 2 versions selon la force maximale à appliquer et la hauteur des emballages à tester :

  • TOPLOAD 1000 : Effort maximum 1 000N, hauteur maximum des bouteilles 350 mm
  • TOPLOAD 2000 : Effort maximum 2 000N, hauteur maximum des bouteilles 400 mm



Principales fonctions et types d'essais

Principales fonctions et types d'essais

Le Topload peut s'adapter à tout type d'essais de compression à vitesse constante entre 5 et 350mm/min. Son système de régulation assure une application de la force constante et homogène tout au long de l'essai même quand la force augmente rapidement.

Les différents types de tests de compression possibles avec le Topload :

  • Mesure jusqu'à détection d'une rupture avec retour automatique
  • Mesure de la force à une distance d'écrasement (exemple : la force nécessaire qu'il faut pour écraser la bouteille de 10mm)
  • Mesure de la force à une hauteur (exemple : la force quand la bouteille mesure 250mm)
  • Mesure de l'écrasement à une force (exemple : de quelle distance s'est écrasée la bouteille sous 100N)



Topload Les mesures

Les mesures

Une fois les paramètres du Topload ajustés pour votre test, l'opérateur a juste à appuyer sur un bouton pour lancer la mesure. Le Topload descend alors automatiquement effectuer sa mesure puis remonte au-dessus de l'échantillon pour pouvoir le dégager et mettre le suivant.

L'écran couleur tactile du Topload affiche l'effort mesuré durant l'essai (exemple : maximum, rupture...). L'opérateur peut alors relever la valeur affichée et passer au prochain test.

Le Topload dispose aussi d'une fonction permettant de tracer sur son écran la courbe de mesure en temps réel. L'opérateur peut ainsi avoir un visuel de sa mesure à la fin du test. Ces courbes peuvent être sauvegardées en option.

Topload Sauvegardes des résultats et connexion

Sauvegardes des résultats et connexion

Le Topload dispose de différents modes de sauvegardes des résultats et de configurations avancées.

  • Mémoire interne : Sauvegarde jusqu'à 2 000 résultats (par exemple, 2 000 maximum). Les valeurs peuvent ensuite être téléchargée sur un ordinateur au moyen du logiciel optionnel RSIC LAB ou Datastick.
  • Datastick : Sauvegarde des résultats et des courbes sur une clé USB pour export vers un ordinateur.
  • Califort : Pilotage avancé avec analyse et reporting. Exploitez le maximum des possibilités de votre Topload avec programmations de séquences complexes de mesure, traçabilité complète et l'automatisation de rapports de mesure.
Topload Capteur de force SPIP

Capteur de force SPIP

La gamme Topload est fournie avec un capteur de force de haute précision conçu pour donner des résultats répétables avec une dérive très faible dans le temps. La précision de mesure de force est de 0.1% de la capacité du capteur avec une vitesse d'acquisition à 1 000Hz.

Les capteurs sont de plus équipés de la technologie SPIP qui permet de stocker dans le capteur l'ensemble de ses paramètres d'étalonnage. Vous pouvez ainsi interchanger plusieurs capteurs, ils sont automatiquement reconnus par la machine d'essai et gardent leur haute précision. Il est donc possible d'avoir plusieurs capteurs de capacités différentes avec une seule machine ou d'avoir un capteur de secours pour éviter une immobilisation pendant les périodes d'étalonnage.

Caractéristiques techniques :

  • Précision force : 0.1% Pleine Echelle
  • Vitesse d'acquisition : 1 000 Hz
  • Résolution force : 1/10 000 de la capacité capteur
  • Résolution déplacement : 0.02mm
  • Vitesse réglable de 5 à 350 mm/min
  • Capteurs de force interchangeables
  • Alimentation : 110V / 220V


Contenu :

  • Machine d'essai
  • Capteur de force 1 000N ou 2 000N
  • Certificat d'étalonnage rattaché COFRAC
  • Plateau support diamètre 100mm
  • Plateau de compression diamètre 50 mm
  • Notice d'utilisation
Code du produit TOPLOAD
A partir de 6,300.00€
Disponibilité 2 à 3 semaines
  • Documentation
  • Plan
  • 3D pdf
  • youtube video
