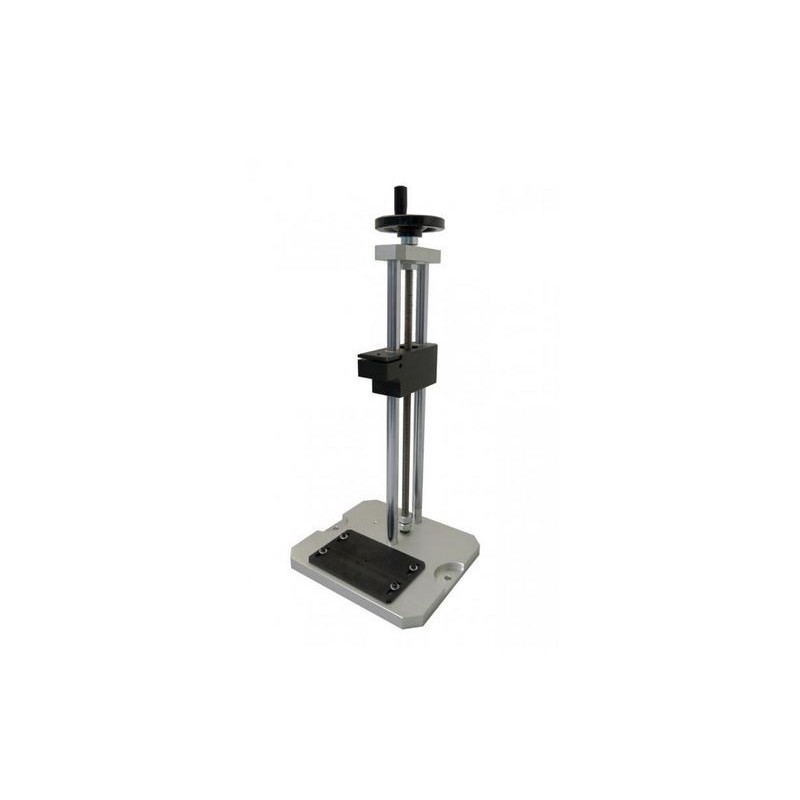

Pour assurer une bonne position du dynamomètre par rapport à la pièce testée, le bâti manuel BAT1000 est une solution facile à mettre en œuvre. Il peut être utilisé en traction ou en compression pour des essais nécessitant des efforts jusqu’à 1 000 N.
Le socle est constitué d’une base plane qui reçoit l’échantillon à tester et sur laquelle sont fixées deux colonnes supportant le coulisseau mobile : le dynamomètre est monté sur le coulisseau sans jeu, dont la course est de 300 mm, le mouvement du coulisseau est exercé manuellement grâce à une manivelle située en partie haute et un système à vis sans fin, en fin de course (partie basse) le mouvement du coulisseau peut-être limité par une butée ajustable.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
